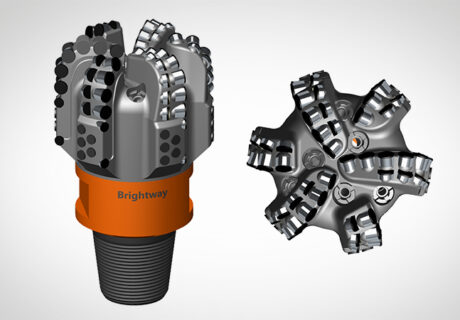

Компания Brightway разработала и произвела PDC-долота диаметром 3-1 / 2 дюйма (3,5 дюйма), PDC-долота и другие спецификации и модели алмазных композитных листовых сверл.Выбор высокопроизводительных режущих зубьев и использование высококачественной поликристаллической алмазной крошки TSP обеспечивают высокую стабильность сверления и длительный срок службы.

Дорото PDC (буровые наконечники из поликристаллического алмазного композитного листа) широко используются в буровых проектах из-за их преимуществ в виде высокой скорости бурения, длительного срока службы, отсутствия движущихся частей и безопасности на дне скважины. Brightway разработала и произвела буровые наконечники 3-1 / 2″ (3,5 дюйма), 6-1 / 2″ (6,5 дюйма), 8-1/ 2″ (8,5 дюйма), 12-1 / 4″ (12,25 дюйма), 17-1/ 2″ (17,5 дюйма) и другие спецификации и модели алмазных сверл PDC, высокопроизводительных режущих зубьев, использующих высококачественные поликристаллические алмазные пластины TSP, обладают высокой стабильность сверления и длительный срок службы.

Преимущества алмазное долото PDC Brightway：

● Оптимизированная форма коронки бурового долота и структура резания, баланс усилий и конструкция с защитой от качания обеспечивают агрессивность бурового долота при одновременном снижении вибрации бурового долота, что делает процесс сверления более стабильным и эффективным.

● Выбраны высокопроизводительные режущие зубья, а за основными режущими зубьями расположены конические алмазные зубья, которые обеспечивают дополнительное вспахивание и разрушение породы и эффективно защищают передний ряд зубьев от повреждений при ударе, что обеспечивает более высокую механическую скорость и более длинную линейку.

● Технология CFD-анализа вычислительной гидродинамики используется для моделирования поля течения на забое скважины, оптимизации гидравлических характеристик бурового долота, благодаря чему режущие зубья и буровое долото своевременно очищаются и охлаждаются, что способствует уменьшению количества бурового раствора, повышению скорости бурения и увеличению срока службы. срок службы бурового долота.

● Для сохранения диаметра используется высококачественный поликристаллический материал TSP, что повышает стабильность процесса сверления буровым долотом, обеспечивает соответствие размера скважины требованиям и продлевает срок службы бурового долота.




Технические характеристики модели бурового долота PDC Brightway

Типоразмер бурового долота PDC Brightway охватывает 3-1/2″~17-1/2″, в том числе: 3-1/2″ (3,5 дюйма), 6-1/2″ (6,5 дюйма), 8-1/2″ (8,5 дюйма), 12-1/4″ (12,25 дюйма), 17-1/2″ (17,5 дюйма) и т.д., типы бурового долота PDC включают в себя: бурильные головки с резцами алмазными PDC; Бицентричное долото PDC; калибратор долота PDC и т.д., конструкция лопасти долота включает в себя 5-8 частей прямых лопастей и спиральных лопастей и т.д., модель долота PDC серии BWS охватывает обычно используемые параметры бурового долота PDC：

Технические характеристики модели бурового долота (3-1/2 “~17-1/2”)（3-1/2″～17-1/2″)
BWS914 BWS915 BWS916 BWS917 BWS613 BWS614 BWS615 BWS616 BWS617 BWS618 BWS313
BWS314 BWS315 BWS316 BWS317 BWS318 BWS319 BWS934 BWS935 BWS936 BWS937 BWS634
BWS635 BWS636 BWS637 BWS638 BWS333 BWS334 BWS335 BWS336 BWS337 BWS338 BWS339



Необязательные характеристики бурового долота PDC
B: перевернутые глазные зубы D: Для наклонно направленных скважин H: Усиленное сохранение диаметра J:Секция демпфирования
M: Направляющая двигателя RS: Поворотный направляющий выступ NC:НАНО-антигрязевое покрытие V: Смешанные зубы



применение бурового долота PDC Brightway:

Высокая чувствительность к условиям формирования и эксплуатации является ключом к использованию буровых долот PDC в скважинах.Выбор подходящего типа бурового долота для данного пласта в основном зависит от буримости породы и сложности пласта.Неправильный выбор может привести к преждевременному повреждению долота PDC.Ограничения, применяемые к буровым долотам PDC в текущих условиях

● Слой гравия с более крупными частицами, твердое образование; не применяется !
● Поверхность направляющего инструмента неустойчива; не применяется !
● Сложный и неровный нижний слой; не применяется !
● Для крупномасштабных однородных пластов наиболее подходящими являются буровые коронки PDC !
Примечания: Алмазные долота PDC серии Brightway BWS подходят для бурения пластов средней твердости, твердых пластов или пластов с мягкой прослойкой и могут использоваться с поворотными направляющими, двигателями и т.д. для бурения.

Параметры сверлильного долота PDC для некоторых технических характеристиких моделях :

Параметры модели долота ( части ) PDC, включая: 8-1/2″ (8,5 дюйма), 12-1/4″ (12,25 дюйма), 17-1/2″ (17,5 дюйма) и другие технические параметры долоа, приведены в таблице ниже для получения подробной информации о параметрах；

■ параметры модели долота PDC диаметром 8,5 дюйма

Модель 8-1/2″ BW605J (215.9 mm) 8-1/2″ BWS915(215.9 mm) 8-1/2″ BWS916 (215.9 mm)
Количество ножевых крыльев 5 прямых ножевых крыльев 5 спиральных ножевых крыльев 6 спиральных ножевых крыльев
Основной размер фрезы Ф13 mm Ф16 mm Ф19 mm Ф19 mm
Количество форсунок 5 стандартных форсунок (SP) 7 специальных форсунок 6 стандартных форсунок (SP)
Длина сохранения диаметра 1.5″ (может быть настроен по мере необходимости) 2.5″,может быть настроен по мере необходимости 2″, может быть настроен по мере необходимости
Площадь резервуара для удаления стружки 15 in2 14 in2 12 in2
Тип соединительной пряжки 4-1/2″ API REG 4-1/2″ API REG 4-1/2″ API REG
длина бурового долота Длина: 11,8″ Общая длина: 16,1″ длтна: 10.9″ Общая длина: 15.1″ длтна: 11.8″ Общая длина: 16.1″
Размер утилизации диаметр: 6.8″ длина: 5.4″ диаметр: 6.8″ длина: 4.9″ диаметр: 6.8″ длина: 5.4″
Рекомендуемые параметры бурения
Скорость потока 25~45 LPS 21~38 LPS 21~38 LPS
Скорость вращения 60~320 RPM 60~330 RPM 60~330 RPM
Нагрузка на долото 20~130 KN 20~110 KN 20~110 KN
Макс. Нагрузка на долото 150 KN 130 KN 130 KN
Момент подпитки 49.6~51.4KN.m 16.6~23.7KN.m 16.6~23.7KN.m

■ параметры модели долота PDC диаметром 12,25 дюйма

Модель 12-1/4″ BWS915 (311.15 mm) 12-1/4″ BWS915 (311.15 mm) 12-1/4″ BWS6156J (311.15mm)
Количество лезвий 5 спиральных лезвий 5 прямых лезвий  6 Спиральных лезвий
Основной размер фрезы Ф19 mm Ф19 mm Ф16 mm
Форсунки 7 стандартных серий (SP) 7 Стандартных серий (SP) 6 стандартных серий (SP)
Длина колеи 3 дюйма, возможны варианты 3 дюйма, возможны варианты Доступны варианты диаметром
2,5 дюйма
Зона резервуара для удаления стружки 39 in2 39 in2 34 in2
Тип соединительной пряжки 6-5/8″ API REG 6-5/8″ API REG 5.75-4-ACME-2G
Длина длина: 13.3″ Общий размер: 18.3″ длина:: 13.5″ Общий размер: 18.5″ длина:: 8.66″ Общий размер: 11.45″
Ловильный размер диаметр: 8″ Length: 5.2″ диаметр: 8″ длина: 5.2″ /
Рекомендуемые параметры бурения
скорость потока 38~62 LPS 38~62 LPS 38~62 LPS
Скорость вращения 60~300 RPM 60~300 RPM 60~300 RPM
Нагрузка на долото 20~160 KN 20~160 KN 20~160 KN
Макс. Нагрузка на долото 180 KN 180 KN 180 KN
Момент подпитки 49.6~51.4KN.m 49.6~51.4KN.m /

■ параметры модели долота PDC диаметром 17,5 дюйма

Model 17-1/2″ BWS916 (444.5 mm) 17-1/2″ BWS935RS (444.5 mm)
Количество лезвий 6 спиральных лезвий 5 прямых лезвий
Основной размер фрезы Ф19 mm Ф19 mm
Сопла 9 стандартных серий (SP) 8 стандартных серий(SP)
Длина колеи 4″, доступны опции 3.5″, доступны опции
Область мусорного слота 96 in2 90 in2
Битовое соединение 7-5/8″ API REG 7-5/8″ API REG
Длина эффективная длина: 19.5″ длина: 24.8″ Make-Up: 17.4″ Overall: 22.6″
Fishing Neck Diameter: 9.8″ Length: 6.6″ эффективная длина: 9.8″ длина: 8.8″
Рекомендуемые параметры бурения
скорость потока 38~62 LPS 38~62 LPS
Скорость вращения 60~300 RPM 60~300 RPM
Нагрузка на долото 20~160 KN 20~160 KN
Макс. Нагрузка на долото 180 KN 180 KN
Момент подпитки 49.6~51.4KN.m 49.6~51.4KN.m
